建筑施工中柱模板施工工艺

柱模板安装质量好坏将影响混凝土柱成型的观感，常见的混凝土柱质量问题可以见我前面发布的文章，本文着重介绍柱模板常用图集构造做法，希望你能喜欢。

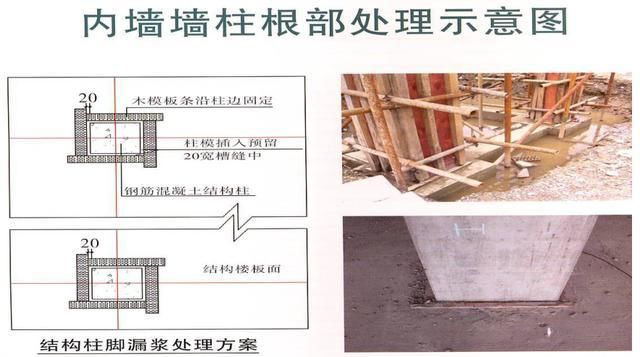

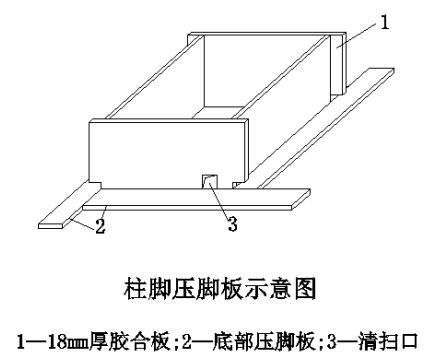

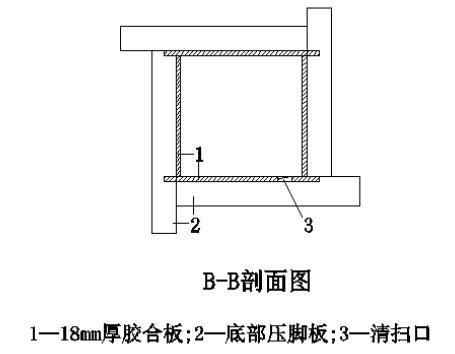

1、图集中针对柱墙模板底部构造做出了明确规定，柱墙根部必须设置压脚板，柱墙模板底部必须设清扫口。设置压脚板的目的是防止柱墙根部漏浆，清扫口是起着清理柱根部夹渣沉积作用。

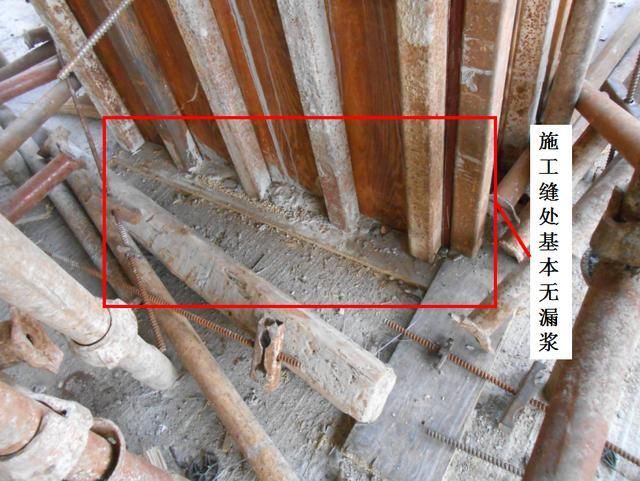

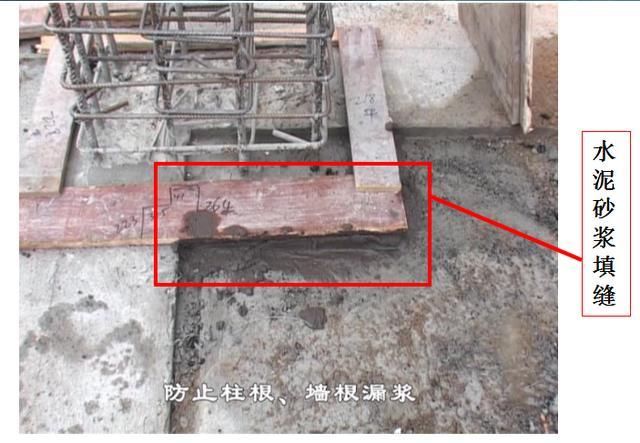

图中采用模板做压脚板，挂模高低差位置采用水泥砂浆堵漏， 能够有效保证混凝土结构成型质量。

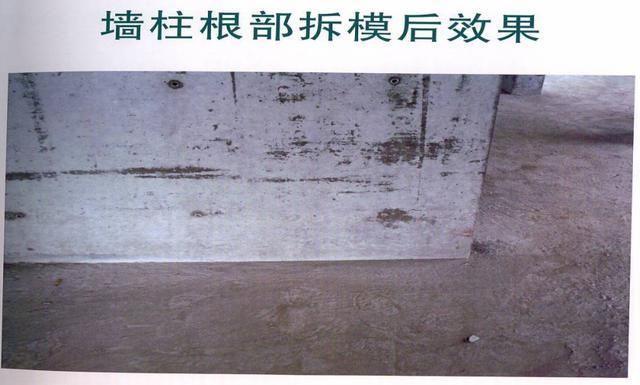

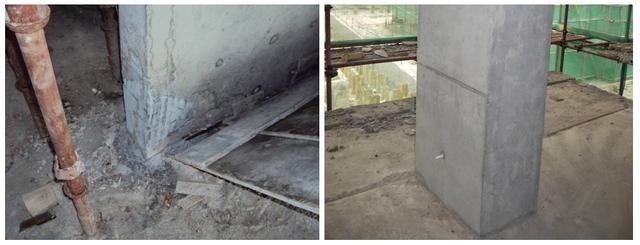

拆模效果图

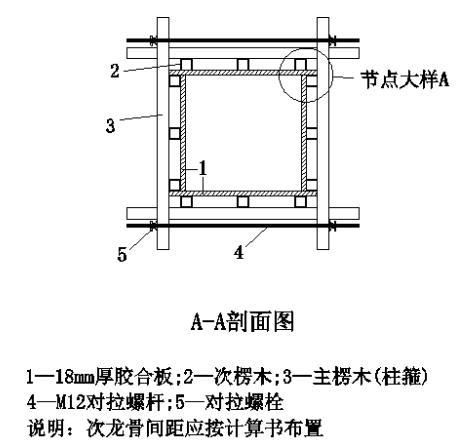

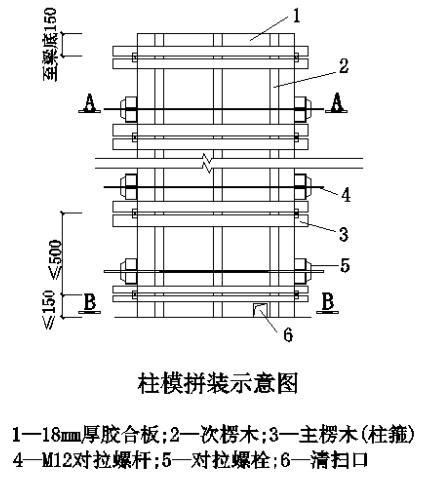

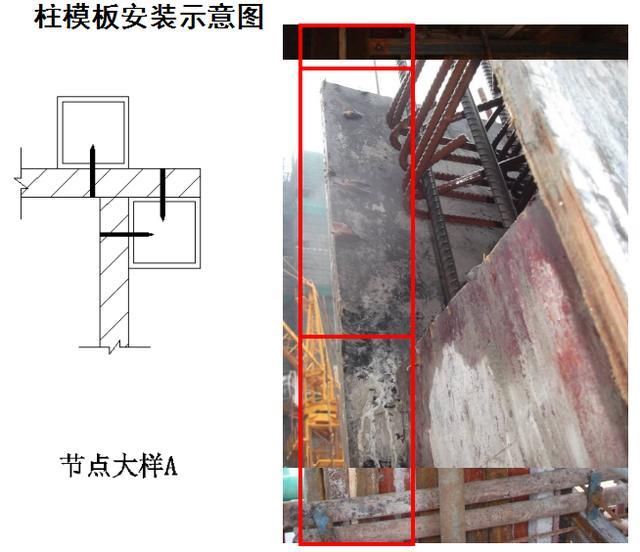

2、柱模板安装示意图

图集中对柱的主次楞木也提出一些建议和要求，如柱模板必须有主次楞木，不能采用角钢包角代替竖楞，中间用扁铁或钢筋代替中间竖楞，更加不能不设置竖楞。建议采用方钢管作为楞木，主次楞木布置间距应通过计算得出。通过采用对拉螺栓将主次楞木组合成整体。

柱模竖向次楞布置应贯穿整根柱长至梁底或板底150mm处，柱模第一道箍离柱底不应大于150mm，最下两箍间距不应大于500mm。其余柱箍设置应符合设计要求。柱顶部距离梁底200mm位置必须有一道柱箍，当需设置穿柱对拉螺栓时，对拉螺栓沿柱高度方向的布置应与柱箍等距等量。

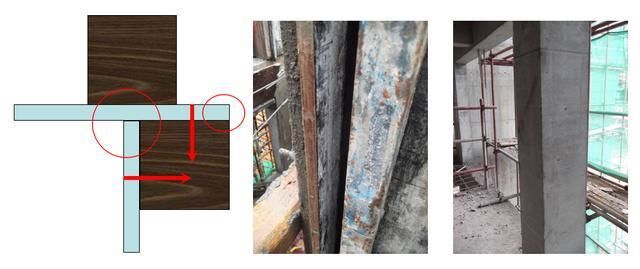

这里图集中强调了模板拼接的问题，传统模板安装都是对称对顶，模板固定用的铁钉势必会对模板造成损伤，影响模板周转次数。

3、对拉螺栓的选择

柱墙爆模、涨模除了主次楞木间距，螺杆间距以外，锁具的选用也是会影响柱墙模板成型效果，目前建筑市场还存在一部分插销式锁具，这种锁具使用一定次数后，抗滑移效果逐渐变差，经常失去其应有的作用，本次图集锁具选用螺杆。

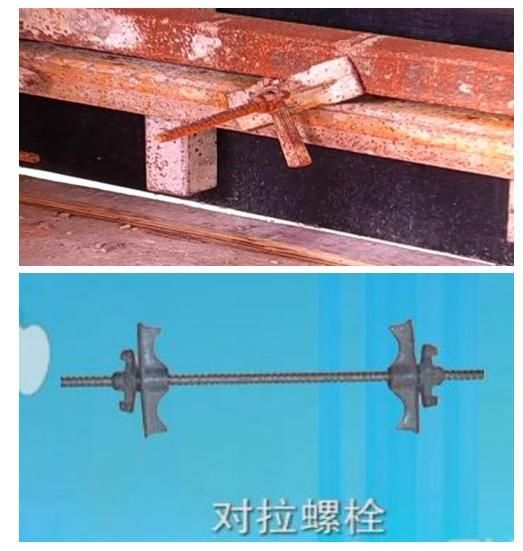

常用对拉螺栓

劣质对拉螺栓

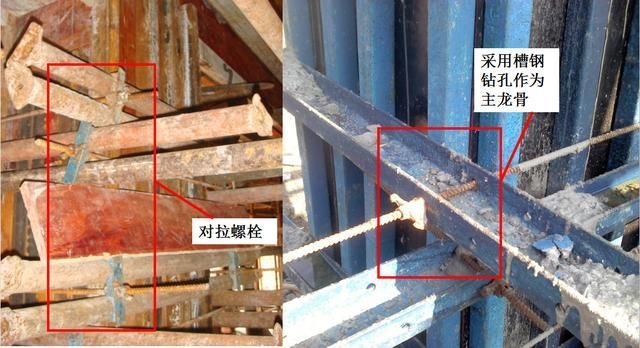

现场对拉螺栓

4、柱模板安装现场图

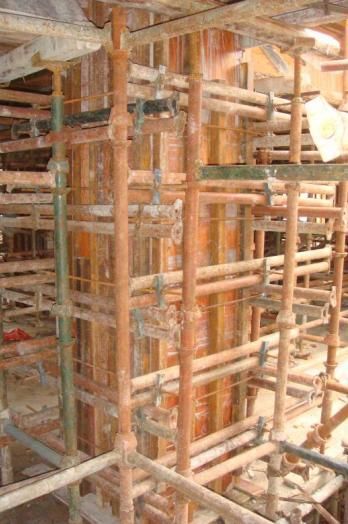

模板支设图

模板支设图

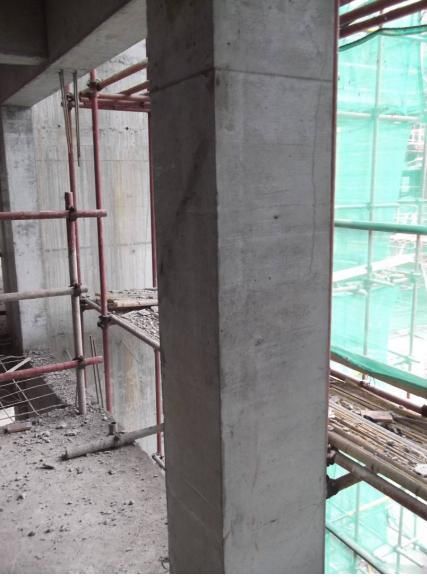

柱混凝土成型图

柱混凝土成型图
